日前，中国建筑西南设计研究院有限公司主编，浙江中凯科技股份有限公司协编的 《常用电机CPS控制电路图》由西南交通大学出版社出版发行。这是我国第一本结合新规范、新标准以中凯KB0为代表的控制与保护开关电器(CPS)建筑标准设计通用图集。

《常用电机CPS控制电路图》图集号为西南19D301，分为19D301-1《常用风机CPS控制电路图》和19D301-2《常用水泵CPS控制电路图》两部分。全书31万余字，由西南建筑标准设计协作领导小组和四川西南建标科技发展有限公司组编。浙江中凯科技股份有限公司高级工程师李华民作为参编者对KB0（CPS）图集协助主编单位做了大量设计和编撰工作。

中凯是国内CPS多功能电器的创造者和开拓者，是国家标准的主要参编者

中凯KB0（CPS）是中凯科技的标志性品牌符号，代表着控制与保护开关电器（CPS）产品的发展方向，促进了KB0（CPS）产品的普及应用。

中凯科技是具有自主创新能力的国家高新技术企业，是国内CPS 多功能电器的创造者和开拓者。中凯长期坚持研发新技术，开发新产品，开发开拓应用市场，经过持之以恒长期不懈的努力，中凯开发制造的以KB0为代表的多种产品已在各行各业广泛应用，赢得了广大客户的高度好评和良好赞誉，“KB0”、“中凯”，“中凯KB0”品牌得到了市场高度认可，在国内市场有很高的知名度和影响力。

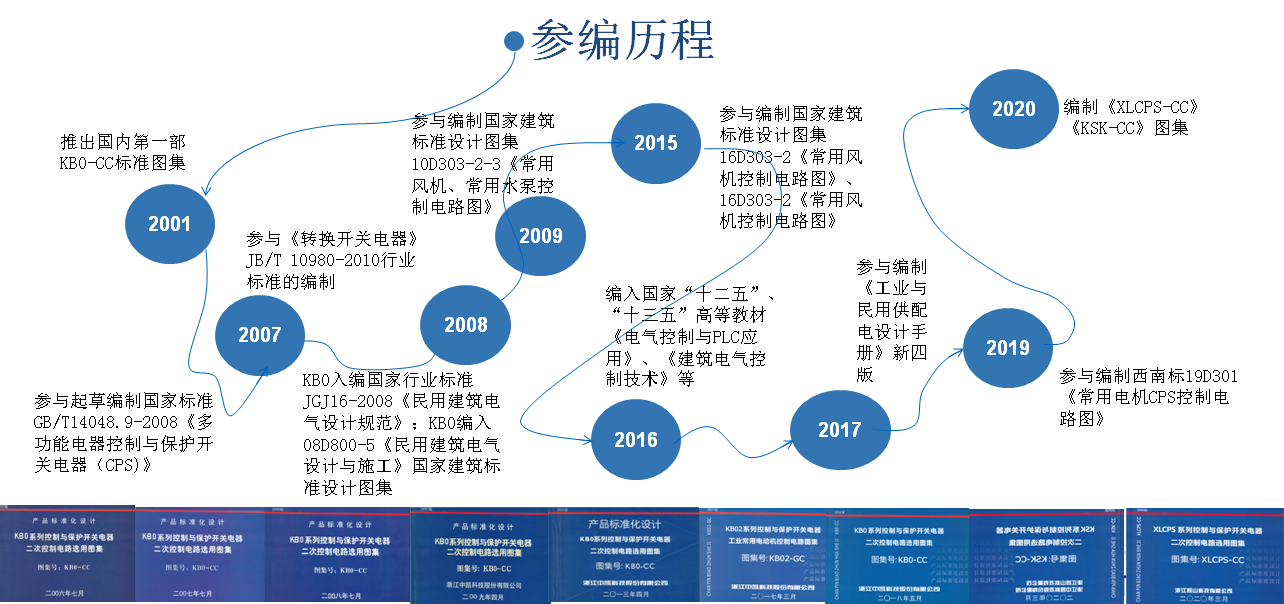

多年以来，中凯不仅做产品，并在做标准。主要参与起草编制多部相关国家标准。2008年，国内相关高等院校在教学中开始使用中凯KB0产品新技术授课；2016年，中凯KB0产品技术被编入国家普通高等教育“十二五”、“十三五”规划教材和普通高等教育智能建筑规划教材，中凯还参与了《建筑电气控制技术》、《电气控制与PLC应用》等高等教育教材的编制出版工作；2016年中凯承担了国家住房与城乡建设部《基于节能CPS的建筑消防设备智能控制系统研究》项目的研发任务，并通过部级验收。

中凯是《控制与保护开关电器》GB/T 14048.9-2008国家标准的主要起草单位，参与了《转换开关电器》JB/T 10980-2010行业标准的编制。中凯还参与了国家建筑标准设计图集16D303-2《常用风机控制电路图》、16D303-3《常用水泵控制电路图》标准的编制、《工业与民用供配电设计手册》新四版的编制，2008年中凯KB0控制与保护开关电器入编中华人民共和国行业标准JGJ16-2008《民用建筑电气设计规范》，上述国家标准、图集和规范的出版发行，很好地为设计研究单位选型应用KB0产品提供了方便，为客户使用产品提供了解决方案，是为客户提供的增值服务，使中凯KB0产品的应用上了新高度。

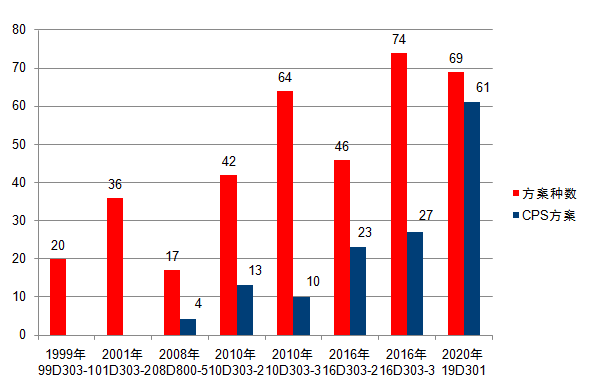

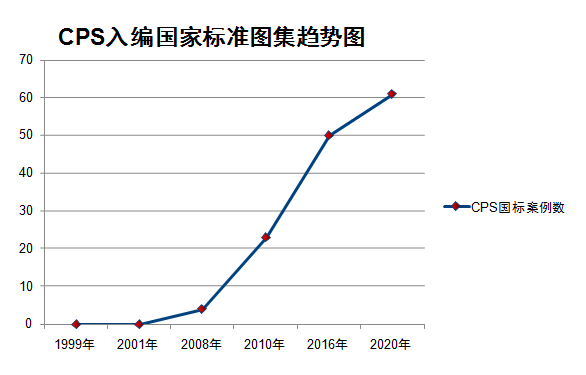

以中凯KB0为代表的CPS 进入国家建筑标准设计图集趋势

以中凯KB0为代表的CPS入编西南地区建筑标准设计通用图集的特色

这次出版的西南《常用电机CPS控制电路图》共计61种不同类型的常用电动机CPS控制电路图。这是我国第一部结合新规范、新标准并以中凯KB0为代表的控制与保护开关电器(CPS)建筑标准设计通用图集，该图集内容丰富、设计新颕、实用、覆盖面广，为CPS这一大类电气产品先进技术的发展和对设计人员、用户直接选用提供了极大方便。

该图集的风机电路图部分根据风机、阀门不同情况和使用要求，设计了32种不同类型的控制电路图，其中消防风机类14种、非消防风机类18种；水泵电路图部分包含了消防泵、生活给排水泵、热水循环泵、稳压泵、排水泵和雨水提升泵6大类36种不同类型的控制电路图，其中消防水泵类10种，非消防泵类19种。

风机类控制方案特点：

1、定时控制：包括由时间定时控制器对单台风机进行直接控制、对平时兼消防两用风机、排风兼排烟双速风机的控制。例如在无BAS控制系统控制风机时，用时间定时控制器启停风机；在各类消防风机CPS控制电路图方案中，设计人员及用户可选择其中具有手/自动(带有时间定时控制器，相当于巡检）功能的控制方案电路图，它具有的特点是当手动选择开关SAC处于工作（消防自动控制）状态时，平时由时间定时控制器（用户现场设置周期启停时间）启停消防风机的功能，防止因消防风机长期不用，发生火灾时消防风机因机电故障不能正常使用的安全隐患。

2、自动控制：发电机启动控制发电机送风机；事故报警信号（包括燃气泄漏信号、有害气体泄漏等信号）控制平时兼事故两用风机。

3、有多种按照风机、阀门（单相或三相电动阀、电磁阀）的类型和控制方式，根据风机控制方案，在该图集选择表中查询电路功能描述，选择对应的方案号。

水泵类控制方案特点：

1、根据《消防给水及消火栓系统技术规范》GB50974-2014规定：消防水泵控制柜应设置机械应急启泵功能，并应保证在控制柜内的控制线路发生故障时由有管理权限的人员在紧急时启动消防水泵。在该图集消防水泵控制电路图中的CPS主回路对全压启动或星三角减压启动一次系统电路图中，有用低压断路器组成的应急启动柜与CPS配套使用的示意图，供设计人员和用户参考使用，以及对消防水泵星三角减压启动时，与其消防水泵控制柜配套的机械应急启动装置在操作时的注意事项等等。

2、生活水泵一用一备软启动控制电路图，CPS可对大容量生活水泵软启动控制与保护。

3、在两用一备消防水泵全压启动、星三角减压启动控制电路图中，因手动选择开关(SAC)档位较多，为了方便使用，增加了手动选择开关（SAC）档位功能描述。

该书的《常用风机CPS控制电路图》适用于一般工业与民用建筑3/N/PE～220V/380V  50Hz系统内常用风机的控制。风机电动机按～380V三相异步笼型电动机设计。《常用水泵CPS控制电路图》适用于一般工业与民用建筑3/N/PE～220V/380V  50Hz系统内常用水泵的控制。水泵电动机按～380V三相异步笼型电动机最大容量为110kw设计。该书的出版为业内设计人员和客户提供了极大的参考依据和文献价值。
